Стоматологические радиовизиографы

Радиовизиограф предназначен для получения цифрового изображения зубов и окружающих тканей.

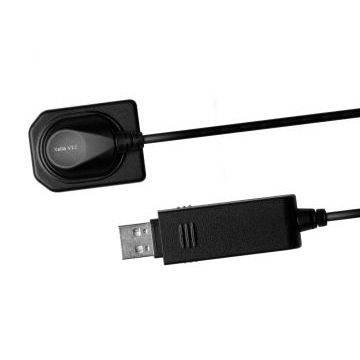

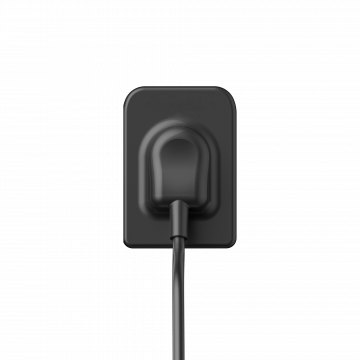

Основной элемент радиовизиографа — интраоральный сенсор, внутри которого находится высокочувствительная матрица, преобразующая рентгеновское излучение в электрический сигнал. Сенсор радиовизиографа обычно имеет активную область около 20×30 мм, что позволяет получать снимки 2–3 зубов за одну экспозицию.

Типы матриц

В современных радиовизиографах применяются два основных типа матриц:

• CCD (Charge-Coupled Device) — классическая технология с высокой чувствительностью и низким уровнем шума, традиционно обеспечивающая хорошее качество изображения при низких дозах облучения;
• CMOS (Complementary Metal-Oxide-Semiconductor) — более современная технология, с меньшим энергопотреблением, с сопоставимым с CCD качеством при меньшей стоимости.

Принцип работы

Принцип работы радиовизиографа основан на цифровой обработке рентгеновского излучения, прошедшего через ткани зуба и челюсти:

• сенсор радиовизиографа размещается в полости рта пациента;
• с щечной стороны рентгеновский аппарат создаёт узконаправленный рентгеновский луч; время экспозиции для современных радиовизиографов обычно составляет от 0,01 до 0,06 секунд, что значительно меньше, чем для плёнки;
• рентгеновские лучи, проходя через ткани, попадают на матрицу сенсора; под действием излучения в матрице генерируются электрические заряды, пропорциональные интенсивности прошедшего излучения;
• заряды считываются построчно, передаются на усилитель и аналого-цифровой преобразователь, где преобразуются в цифровой сигнал; по кабелю сигнал поступает на компьютер;
• специализированное программное обеспечение формирует изображение и выводит его на монитор.

Основные характеристики

Рассмотрим основные важные характеристики радиовизиографа:

• разрешение (в линиях/мм или пикселях) определяет, насколько мелкие детали (тонкие каналы, начальный кариес, микротрещины) будут видны на снимке;
• активная область (обычно около 20×30 мм) определяет, сколько зубов попадает в кадр за одну экспозицию; для передних зубов и узких участков могут быть удобны сенсоры уменьшенного размера (размер 0), для моляров — стандартные (размер 1–2);
• высокая чувствительность матрицы позволяет снижать экспозицию и, соответственно, дозу облучения пациента при сохранении качества изображения;
• время получения снимка (от экспозиции до отображения на экране) в современных системах составляет несколько секунд;
• поддержка стандартных форматов (DICOM, PNG, JPEG) упрощает обмен снимками и консультации;
• важны прочность корпуса, защита от влаги и дезинфектантов;
• сенсор должен выдерживать многократную стерилизацию;
• совместимость с рентгеновским аппаратом.

Преимущества

На основании описания можно сделать выводы о преимуществах радиовизиографов:

• снижение дозы облучения: за счёт высокой чувствительности цифровых сенсоров экспозиция может быть уменьшена в несколько раз по сравнению с плёнкой;
• быстрое получение изображения;
• возможность регулировать контраст, яркость, инвертировать изображение, выполнять измерения (длина канала, уровень кости), накладывать маркеры и аннотации;
• удобство хранения и архивирования: снимки хранятся в электронной карте пациента.
